Рекомендации по проведению работ на действующих ТСПУ

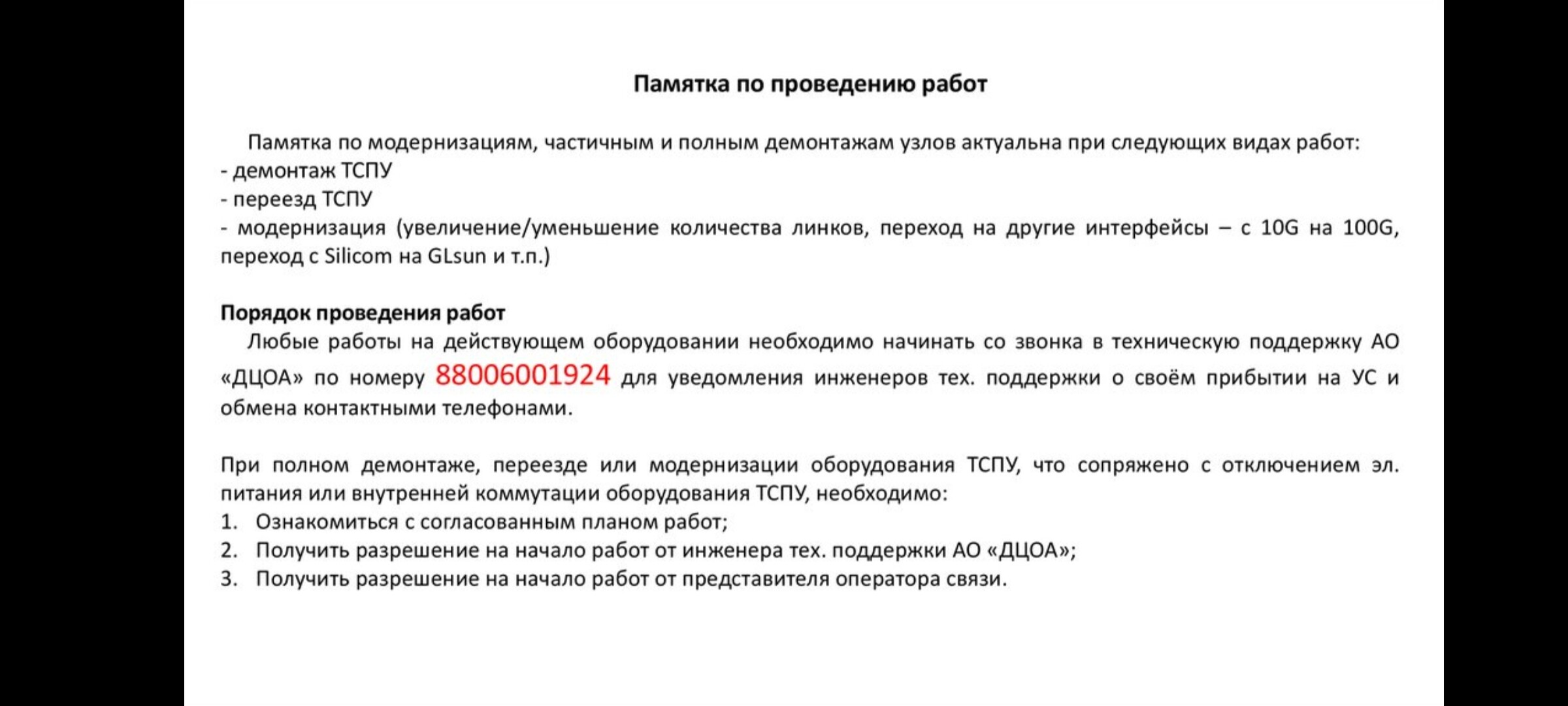

  1. Памятка по проведению работ
    Памятка по модернизациям, частичным и полным демонтажам узлов актуальна при следующих видах работ:

    Порядок проведения работ: Любые работы на действующем оборудовании необходимо начинать со звонка в техническую поддержку АО «ДЦОА» по номеру 88006001924 для уведомления инженеров тех. поддержки о своём прибытии на УС и обмена контактными телефонами.

    При полном демонтаже, переезде или модернизации оборудования ТСПУ, что сопряжено с отключением эл. питания или внутренней коммутации оборудования ТСПУ, необходимо:

    1. Ознакомиться с согласованным планом работ;
    2. Получить разрешение на начало работ от инженера тех. поддержки АО «ДЦОА»;
    3. Получить разрешение на начало работ от представителя оператора связи.

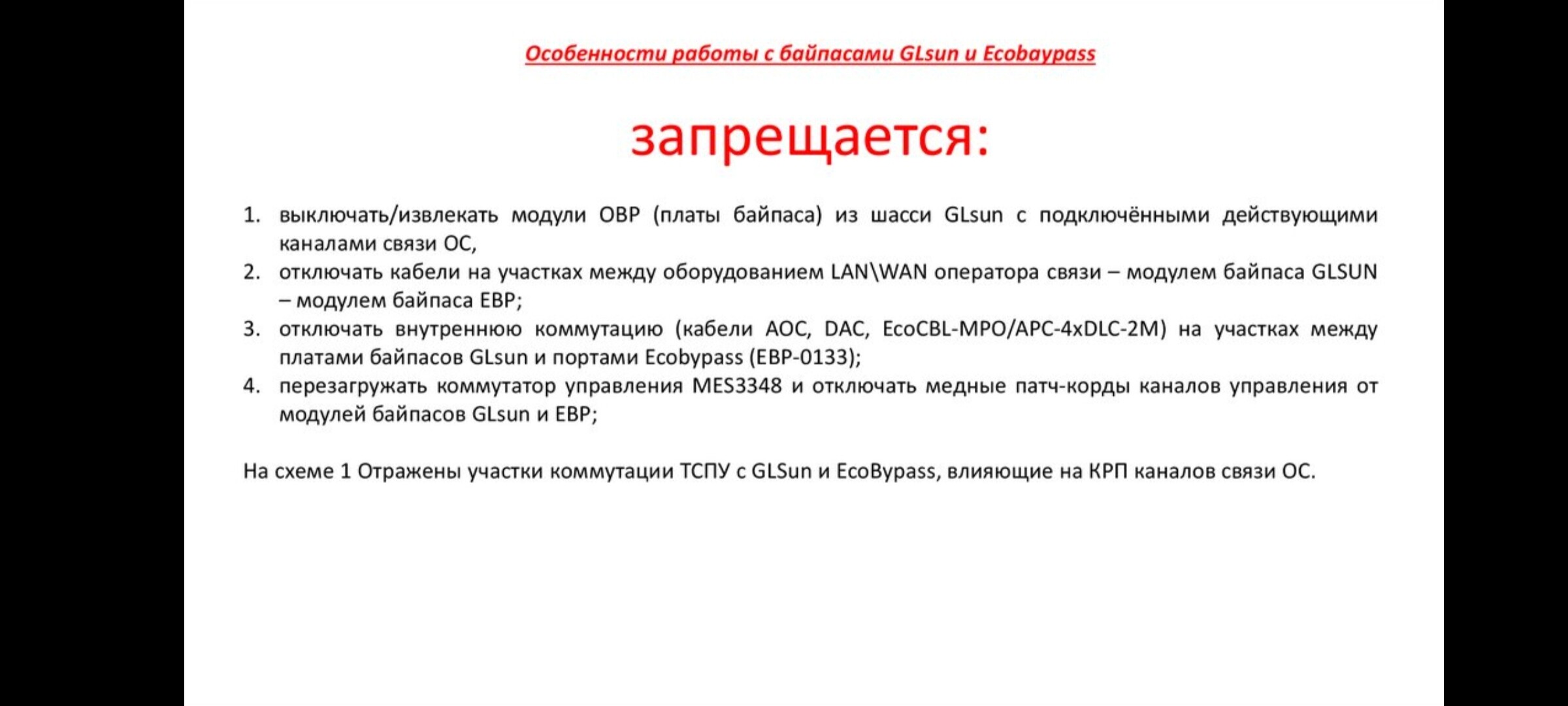

  2. Особенности работы с байпасами GLsun и Ecobaypass
    Запрещается:
    1. Выключать/извлекать модули OBP (платы байпаса) из шасси GLsun с подключёнными действующими каналами связи ОС;
    2. Отключать кабели на участках между оборудованием LAN\WAN оператора связи – модулем байпаса GLSUN – модулем байпаса EBP;
    3. Отключать внутреннюю коммутацию (кабели AOC, DAC, EcoCBL-MPO/APC-4xDLC-2M) на участках между платами байпасов GLsun и портами Ecobypass (EBP-0133);
    4. Перезагружать коммутатор управления MES3348 и отключать медные патч-корды каналов управления от модулей байпасов GLsun и EBP;

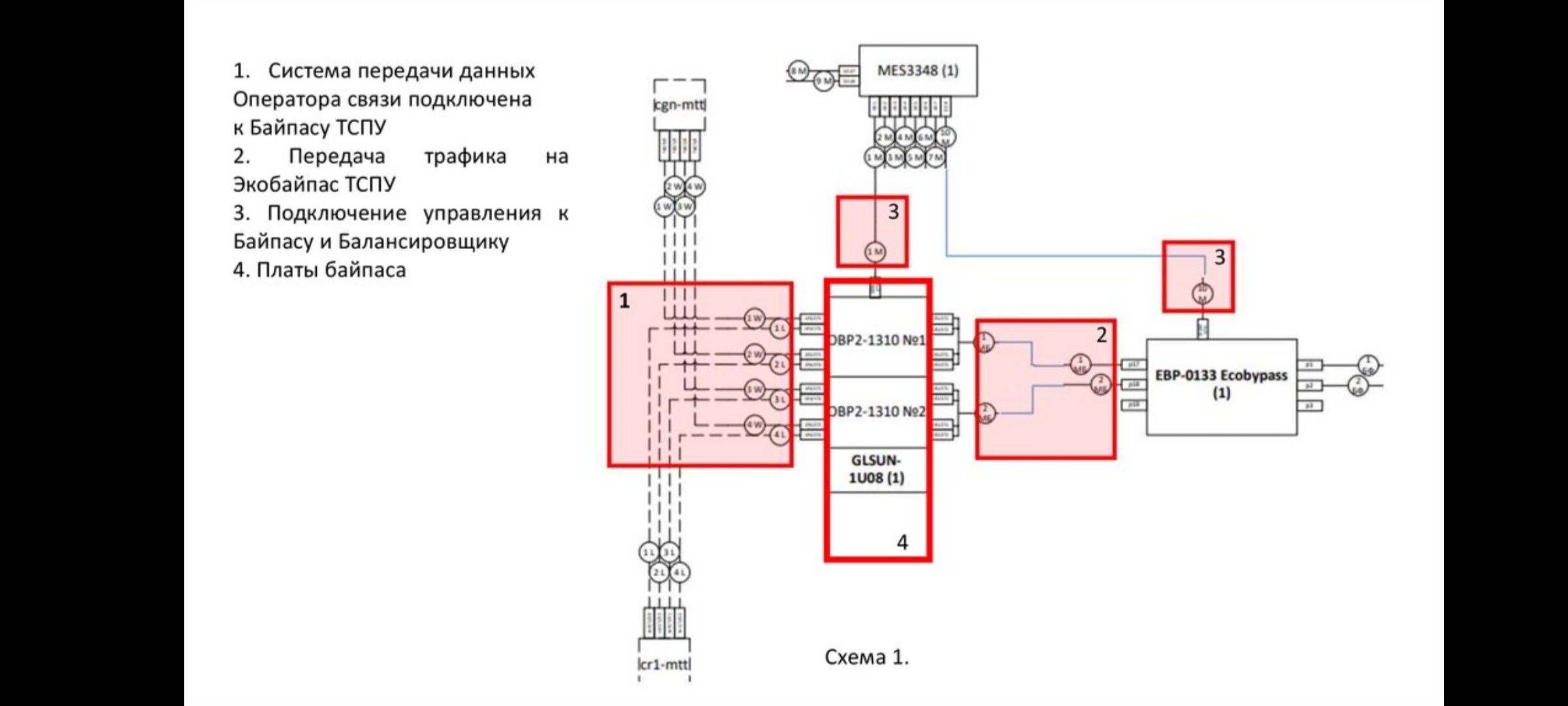

    На схеме 1 отражены участки коммутации ТСПУ с GLSun и EcoBypass, влияющие на КРП каналов связи ОС.

  3. Система передачи данных
    1. Оператора связи подключена к Байпасу ТСПУ
    2. Передача трафика на Экобайпас ТСПУ
    3. Подключение управления к Байпасу и Балансировщику
    4. Платы байпаса

    Схема 1.

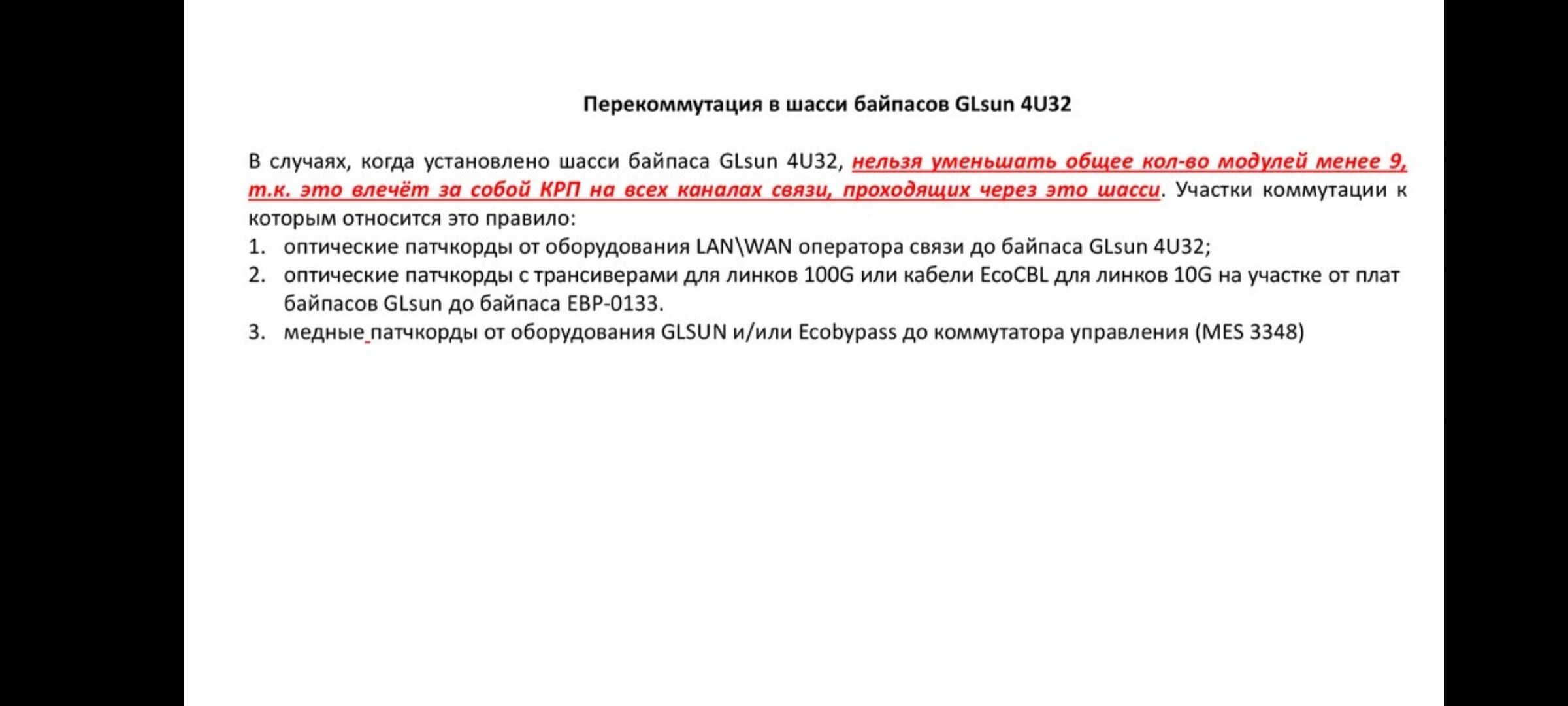

  4. Перекоммутация в шасси байпасов GLsun 4U32

    Нельзя уменьшать общее количество модулей менее 9, т.к. это влечёт за собой КРП на всех каналах связи, проходящих через это шасси. Участки коммутации:

    1. Оптические патчкорды от оборудования LAN\WAN оператора связи до байпаса GLsun 4U32;
    2. Оптические патчкорды с трансиверами для линков 100G или кабели EcoCBL для линков 10G на участке от плат байпасов GLsun до байпаса EBP-0133;
    3. Медные патчкорды от оборудования GLSUN и/или Ecobypass до коммутатора управления (MES 3348)

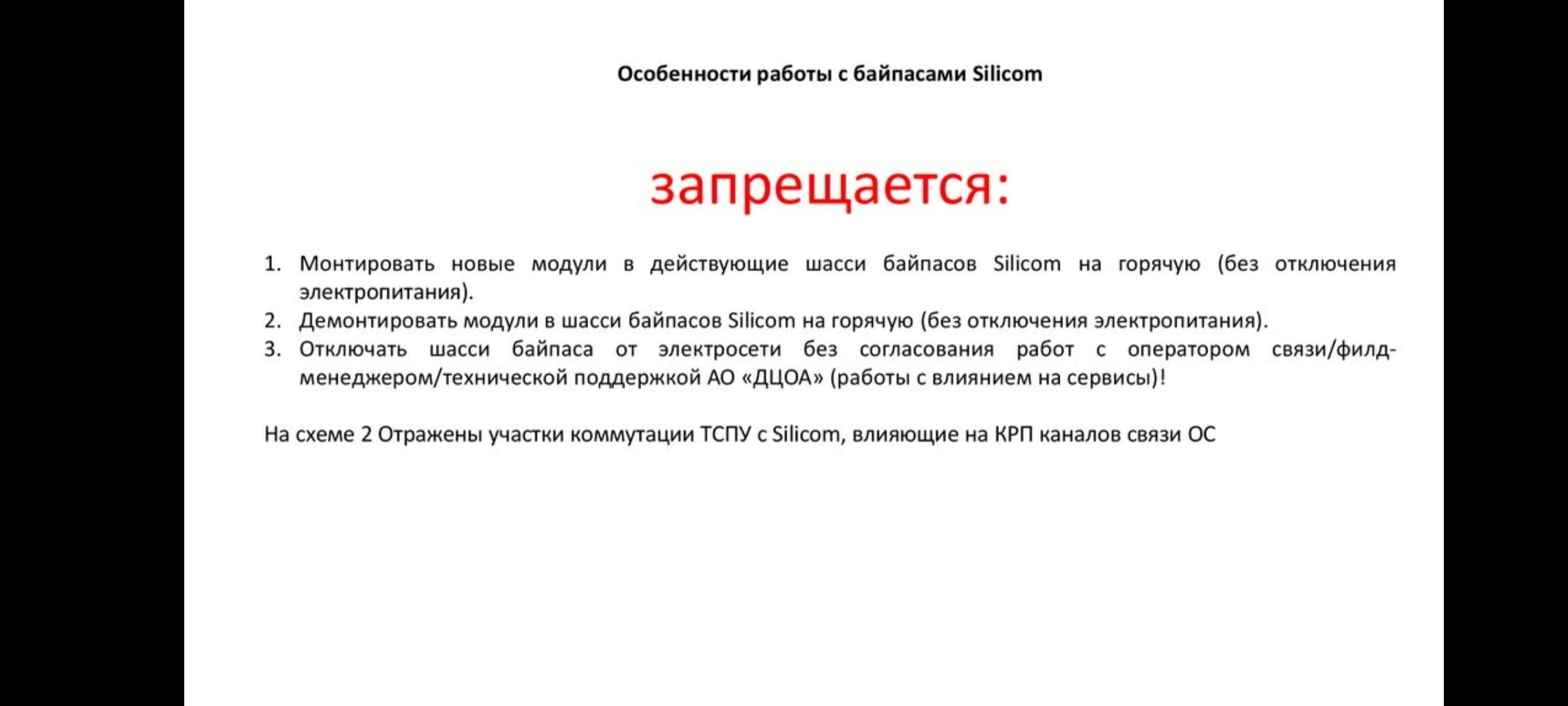

  5. Особенности работы с байпасами Silicom
    1. Монтировать новые модули в действующие шасси байпасов Silicom на горячую (без отключения электропитания) запрещено;
    2. Демонтировать модули в шасси байпасов Silicom на горячую запрещено;
    3. Отключать шасси байпаса от электросети без согласования работ с оператором связи/филдменеджером/технической поддержкой АО «ДЦОА» запрещено;

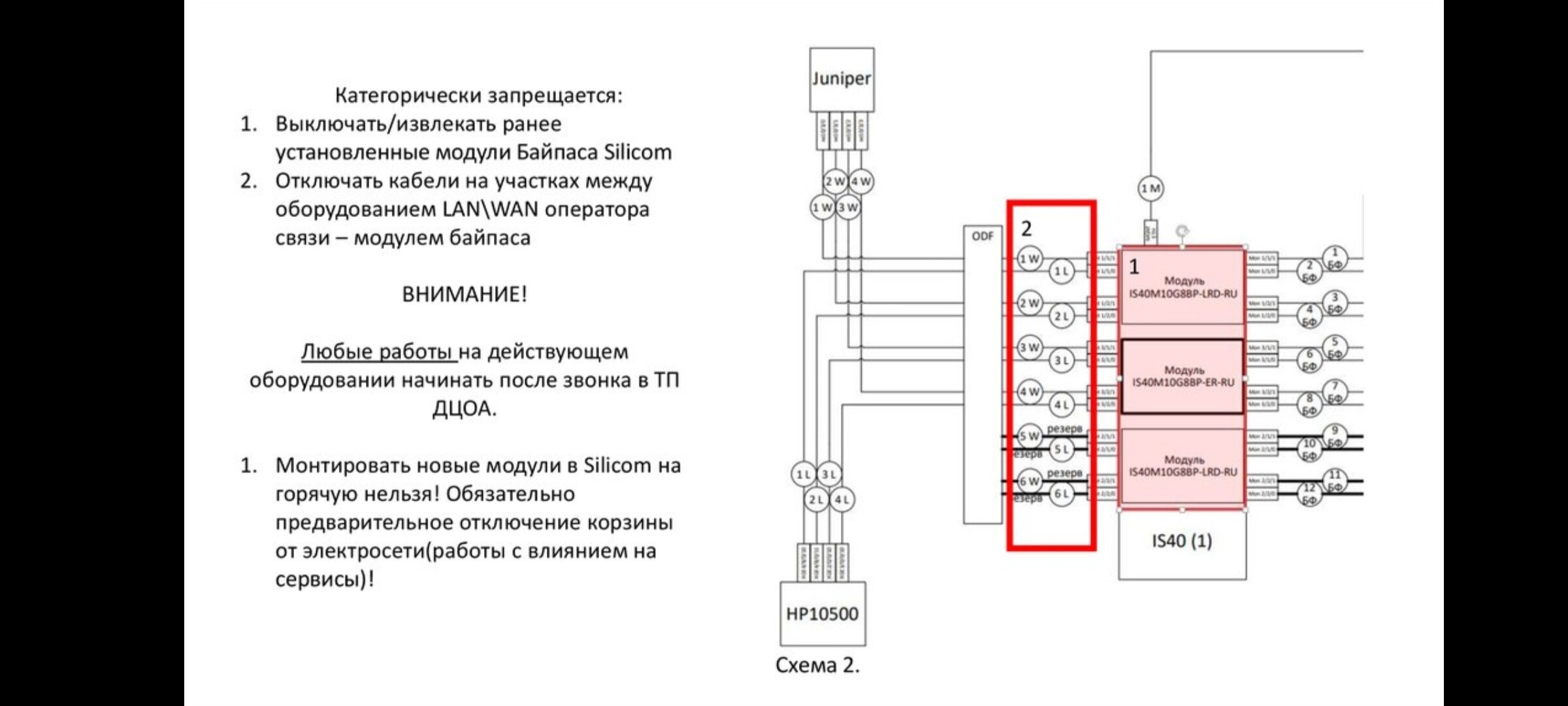

    На схеме 2 отражены участки коммутации ТСПУ с Silicom, влияющие на КРП каналов связи ОС.

  6. Категорически запрещается
    1. Выключать/извлекать ранее установленные модули Байпаса Silicom;
    2. Отключать кабели на участках между оборудованием LAN\WAN оператора связи – модулем байпаса.

    Внимание! Любые работы на действующем оборудовании начинать после звонка в ТП ДЦОА. Монтировать новые модули в Silicom на горячую нельзя! Обязательно предварительное отключение корзины от электросети (работы с влиянием на сервисы). Схема 2.

  7. Все действия сотрудников на узлах связи, которые ведут к несогласованным КРП на действующих каналах связи операторов, влекут за собой:
    1. Прерывание трафика ОС
    2. Дополнительные согласования и выходы на внеплановые работы, т.к. вывод каналов связи из пассивного режима также сопровождается КРП

    При совместном присутствии представителя подрядной организации и представителя оператора связи – не допускается проведение каких-либо работ и/или действий с оборудованием и внутренней коммутацией комплекса ТСПУ сотрудниками оператора связи. Об имеющихся фактах таких работ и/или действиях необходимо незамедлительно уведомлять представителя АО «ДЦОА». В случае несанкционированных действий сотрудников оператора (отключение/подключение линков в новые или ранее установленные байпасы; отключение/включение питания оборудования ТСПУ), немедленно сообщать об этом сотруднику ТП АО «ДЦОА», Руководителю проектов/программ АО «ДЦОА» и филдменеджеру.
